Вентиляція в захисних спорудах
Виклики, які виникають при розташування сховищ в підземній частині споруд просто неодмінно повинні бути підкріплені якісними рішеннями по вентиляції. І це стосується не тільки очищення повітря від хімічних загроз, а й довговічної експлуатації підземного простору.
Принципіальна схема вентиляції Lunor в сховищі
Вентиляційні системи LUNOR забезпечують захист від ядерних, біологічних і хімічних забруднювачів. Вони складаються з вентиляційної установки, яка всмоктує зовнішнє повітря через вибухозахисний клапан з фільтром попереднього очищення . Якщо повітря для дихання забруднене, під'єднується комбінований захисний фільтр NBC, а необхідний об'єм повітря регулюється витратоміром повітря.
Комбінований захисний фільтр NBC запобігає проникненню радіоактивного пилу, біологічних мікробів і хімічних забруднювачів в укриття. Забруднене зовнішнє повітря проходить через HEPA-фільтр, а потім через газопоглинальний фільтр з активованого вугілля.
Схема вентиляційної установки Lunor
1 - Вибухозахисний припливний клапан
Вибухозахисні припливни клапани застосовуються в повітрозабірних пристроях для запобігання руйнівного впливу вибухів ззовні від сховища.
2 - Фільтр попереднього очищення
Фільтр попереднього очищення, що вбудовується разом із вибухозахисним припливним клапаном очищує повітря від великої фракції пилу ззовні. Якщо повітря для дихання забруднене, то вмикається (під'єднується) фільтр NBC.
3 - Комбінований захисний фільтр NBC
Комбінований захисний фільтр NBC запобігає проникненню радіоактивного пилу, біологіч них мікробів і хімічних забруднювачів в сховище. Забруднене зовнішнє повітря проходить через HEPA-фільтр, а потім через газопоглинальний фільтр з активованого вугілля.
4 Вентиляційна установка
Вентиляційна установка (вентилятор) має режим автоматичної роботи від електропривода та ручний режим на випадок знеструмлення або економія батарей сховища.
5 - Вибухозахисний клапан надлишкового тиску

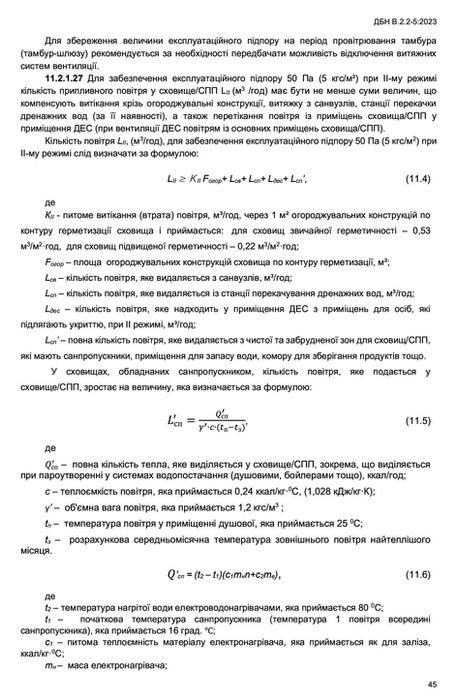

Відпрацьоване повітря виводиться із захищеного простору за допомогою вибухозахисних клапанів надлишкового тиску. Оскільки в сховищі існує надлишковий тиск, ці клапани відкриваються від надлишкового тиску 60 Па і автоматично закриваються, як тільки вентиляція вимикається. Це запобігає потр аплянню забрудненого зовнішнього повітря у сховище.
6 - Перепускний клапан
Перепускні клапани в чистому вигляді не мають вибухозахисту. Вони використовуються в комбінації з вибухозахисними клапанами або для розподілу повітря в захищеному просторі.
Відео обслуговування елементів сховища
Модельний ряд NBC фільтрів для сховищ
Масив вибухозахисних клапанів Lunor
Принцип нарощування потрібного перетину для досягнення кратності повітряобміну досягається на за рахунок ускладнення та збільшення конструкції більш складного елементу, а за рахунок модульності і збирання массиву з одного універсального елемента. Що суттєво підвищує надійність коснтрукції в цілому.
Фільтрувальне обладнання сховищз автоматичним та ручним режимом роботи
Довговічність та обслуговування систем вентиляції
Часто думки про вартість капіталовкладень на споруду закінчуються етапом будівництва. Проте питання експлуатації до такої сталої речі, як сховище також має відношення. Адже частини рухомих механізмів повинні бути змащені, ущільнювачі не повинні втратити своєї еластичності, а антикорозійний захист повинен відновлюватися з часом.
Будь-яка система вентиляції, особливо в такому важливому та чутливому місці, як сховище, потребує якісного регламентного обслуговування для забезпечення ефективної та безпечної роботи в потрібний момент. Регулярне обслуговування допомагає запобігати засміченню фільтрів, накопиченню пилу та інших забруднювачів, які можуть погіршити якість повітря та знизити ефективність системи.
Згідно зі швейцарськими стандартами регулярність сервісного обслуговування - кожні чотири роки або 4000 годин роботи.
Швейцарський досвід, компанія Lunor
Lunor https://www.lunor.ch/ – компанія, заснована в 1947 році, є однією з провідних світових компаній у сфері захисту від радіоактивного захисту для військових, цивільних і промислових застосувань. Компанія випускає повний спектр технологій для укриттів і зміцнених конструкцій, доступних для цивільних об'єктів.
Lunor випускає вибухостійкі двері, вибухозахисні клапани, газонепроникні заслонки, системи ядерної, біологічної та хімічної (NBC) фільтрації та установках обробки повітря. Усі продукти розроблені відповідно до останніх стандартів та схвалені Швейцарською організацією цивільної оборони.
Ця компанію є еталоном на ринку і її продукцію можна розглядати в якості прикладу
3D візуалізація влаштування сховища в Швейцарії
